DataFlue System The System for Data Centers you Trust

Il camino conico a doppia parete è realizzato in acciaio inox AISI 304. Questo prodotto ha un design unico sul mercato, caratterizzato dal suo giunto conico interno in metallo ad alta precisione. Ciò garantisce una tenuta molto più elevata rispetto allo standard (H1 = 5000 Pa) ed elimina la necessità di sigillanti o guarnizioni siliconiche.

Si tratta della soluzione più installata al mondo per gruppi elettrogeni in ambienti con esigenze energetiche critiche. Le caratteristiche principali includono:

• Temperatura di lavoro fino a 600ºC
• Saldatura TIG/Laser in continuo su tutti i componenti
• Morsetto di raccordo incluso, ad eccezione dei terminali

Guaina metallica modulare con giunto flangiato per applicazioni industriali, con isolamento da 50 mm:

• Temperatura di esercizio ad alta pressione. Lo spessore dell’isolamento è adatto per applicazioni con gas naturale e diesel.
• La temperatura di lavoro può raggiungere fino a 600ºC. La saldatura TIG/Laser viene applicata continuamente a tutte le parti.
• È incluso un morsetto di raccordo, ad eccezione dei terminali.

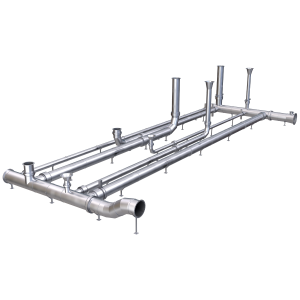

I sistemi di collegamento dei condotti metallici, saldati o modulari, vengono utilizzati per collegare l’uscita dell’apparecchiatura al camino.

Date le specifiche esigenze, la linea di collegamento può prevedere vari cambi di direzione, punti di campionamento, aperture di pulizia, scarichi, compensatori e altro ancora:

• Condotti saldati
• Compensatori
• Ispezioni

Jeremias offre un’ampia gamma di camini industriali autoportanti, silenziatori, strutture metalliche e connessioni, fornendo soluzioni complete per l’evacuazione di fumi e gas nei Centri Elaborazione Dati Data Center.

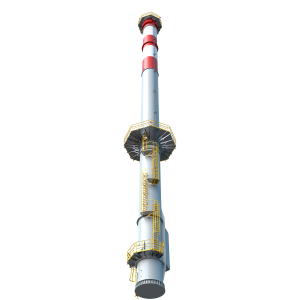

Caminetto con condotto interno coibentato e condotto esterno autoportante.

La serie FSA offre una soluzione universale e compatta per camini in acciaio che non sono collegati ad alcun edificio adiacente e possono resistere a temperature fino a 1000°C.

Questo camino a doppia parete è dotato di un condotto esterno autoportante e di un condotto interno isolato progettato per un’efficiente evacuazione dei fumi. Il condotto esterno autoportante consente altezze di installazione fino a 80 metri.

Inoltre, lo spazio ventilato tra l’isolamento e la canna fumaria esterna garantisce che la temperatura del condotto esterno rimanga entro limiti strutturali di sicurezza.

Una canna fumaria con due o più condotti interni isolati, insieme a un condotto esterno autoportante.

La serie FSA-X è una soluzione versatile e compatta progettata per camini in acciaio che non si collegano a edifici adiacenti. Con una struttura simile alla serie FSA, la “X” indica il numero di condotti interni integrati all’interno del condotto esterno autoportante, consentendo altezze di installazione significative.

Negli ultimi anni, questa variante del camino in acciaio inox ha registrato una crescita significativa, in gran parte a fronte del numero crescente di centrali elettriche che dispongono di più generatori di calore. I condotti interni sono immagazzinati separatamente e possono funzionare in modo indipendente, consentendo una personalizzazione su misura per ogni generatore di estrazione del gas. Questo sistema può raggiungere altezze superiori a 80 metri e resistere a temperature fino a 1000 °C.

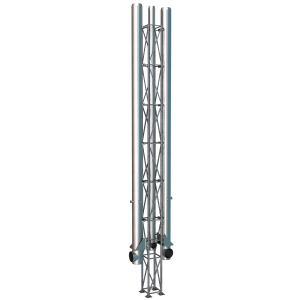

Le strutture autoportanti e i pali dotati di elementi di fissaggio per sistemi modulari di evacuazione dei fumi sono essenziali in diverse applicazioni.

Dettagli costruttivi:

• Il fissaggio viene effettuato mediante plinti in calcestruzzo e/o piastre di base.
• Materiali disponibili: S235JR, S275JR, acciaio zincato, acciaio inox AISI 304 o AISI 316.
• I tipi di profilo possono includere IP, HEB, profili quadrati o circolari e design a forma di L.

Opzioni aggiuntive:

• Piattaforma di campionamento.
• Parafulmine.
• Finiture verniciate RAL disponibili in lucido o opaco.
• Scala a gabbia o a binario.
• Luci di segnalazione.
• Trattamenti speciali adattati alle specifiche condizioni ambientali.
