DataFlue System The System for Data Centers you Trust

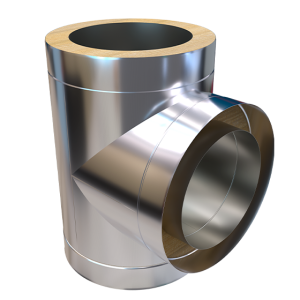

La chimenea cónica de doble pared está fabricada con acero inoxidable AISI 304. Este producto presenta un diseño único en el mercado, caracterizado por su unión cónica metálica interior de gran precisión. Esto garantiza una estanqueidad muy superior a la estándar (H1 = 5000 Pa) y elimina la necesidad de sellantes o juntas de silicona.

Es la solución más instalada a nivel mundial para grupos electrógenos en entornos con necesidades energéticas críticas. Entre sus principales características se incluyen:

• Temperatura de trabajo de hasta 600ºC
• Soldadura continua TIG/Láser en todos los componentes
• Abrazadera de unión incluida, excepto para terminales

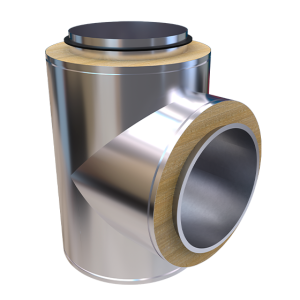

Conducto metálico modular con unión embridada para aplicaciones industriales, con 50 mm de aislamiento:

• Temperatura de trabajo a alta presión. El espesor del aislamiento es adecuado para aplicaciones de gas natural y gasóleo.
• La temperatura de trabajo puede alcanzar hasta 600ºC. La soldadura TIG/Láser es aplicada continuamente en todas las partes.
• Se incluye abrazadera de unión, excepto para terminales.

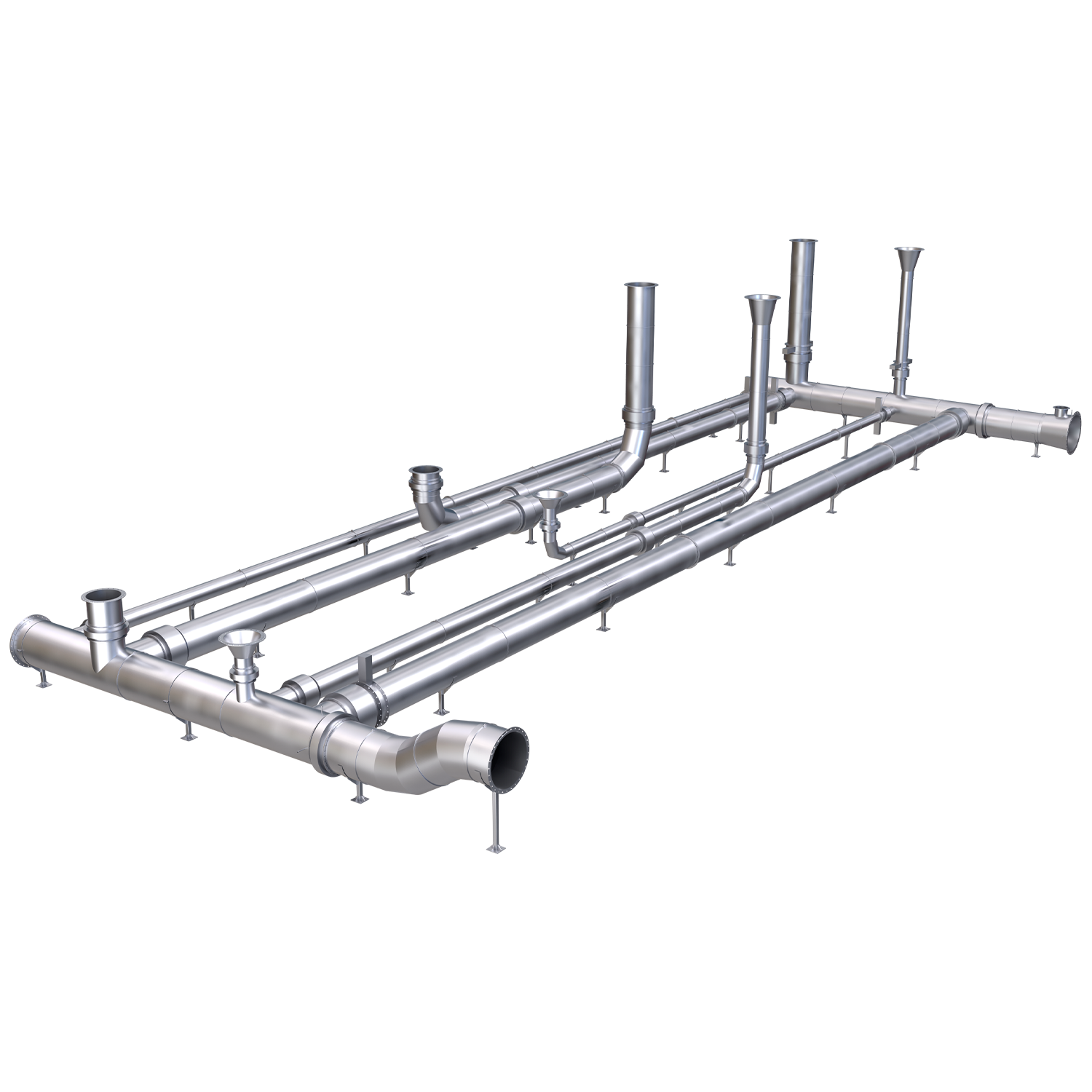

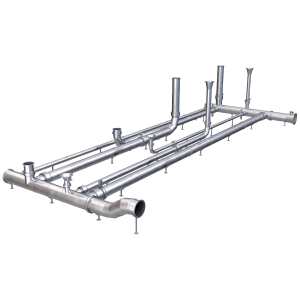

Los sistemas de conexión de conductos metálicos, ya sean soldados o modulares, se utilizan para conectar la salida del equipo a la chimenea.

Dados los requisitos específicos, la línea de conexión puede incluir varios cambios de dirección, puntos de muestreo, aberturas de limpieza, drenajes, compensadores y más:

• Conductos soldados
• Uniones de expansión
• Inspecciones

Jeremias ofrece una amplia gama de chimeneas industriales autoportantes, silenciadores, estructuras metálicas y conexiones, proporcionando soluciones completas para la evacuación de humos y gases en Centros de Procesamiento de Datos.

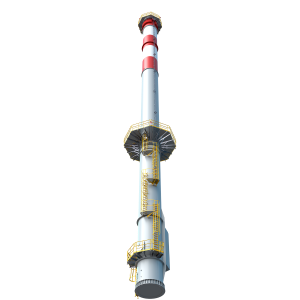

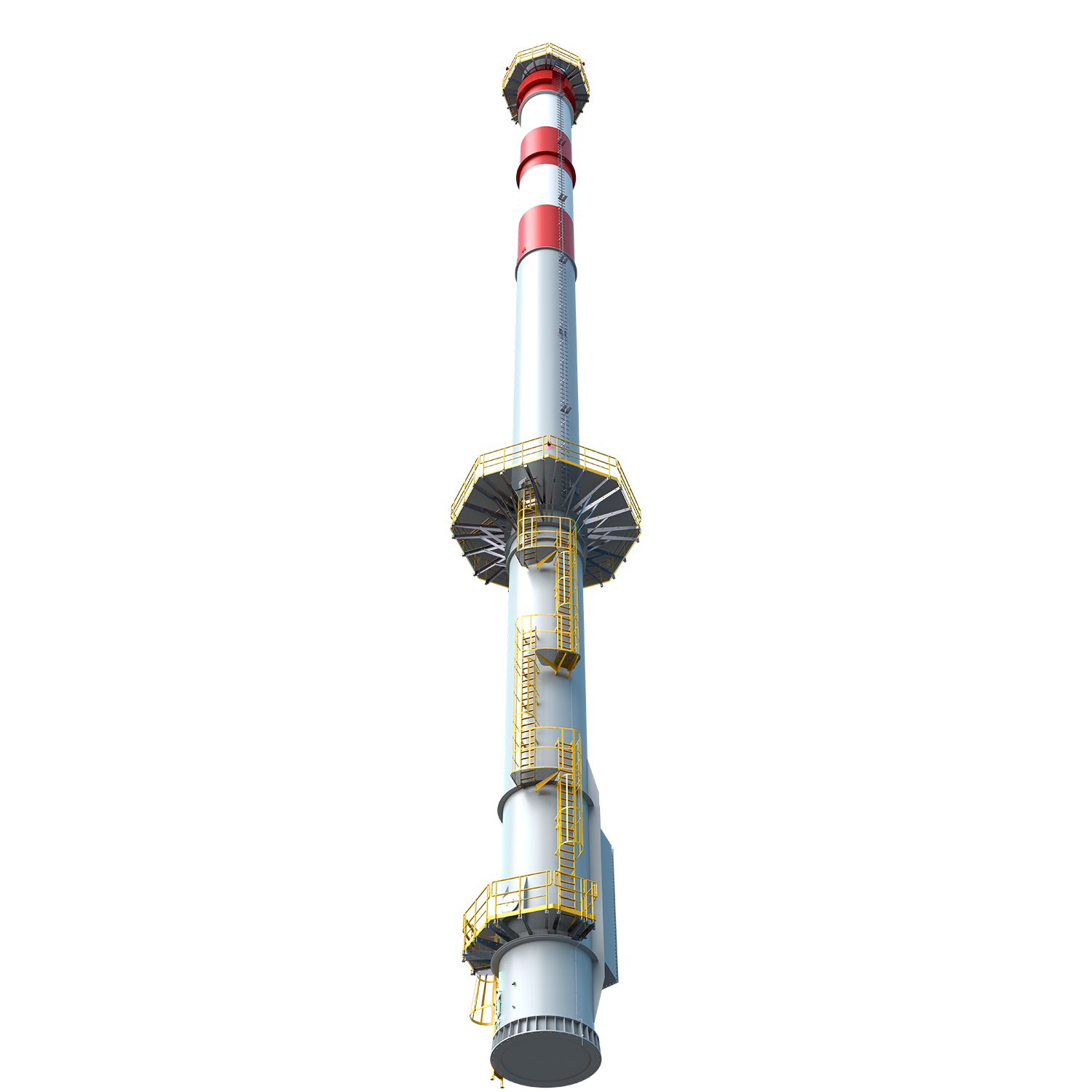

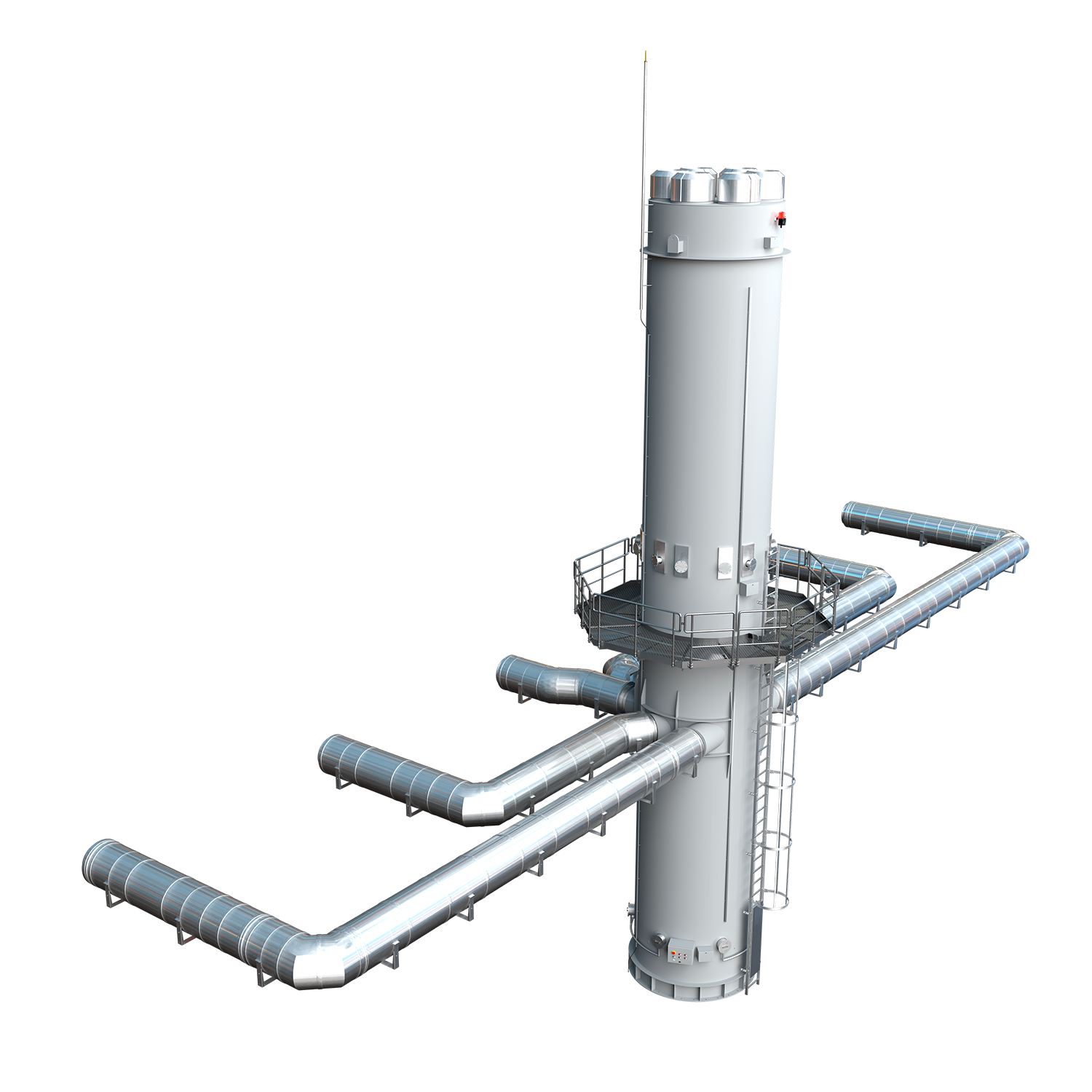

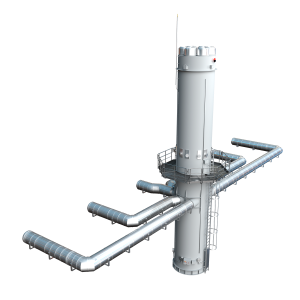

Chimenea con un conducto interior aislado y un conducto exterior autoportante.

La serie FSA ofrece una solución universal y compacta para chimeneas de acero que no están conectadas a ningún edificio contiguo y pueden soportar temperaturas de hasta 1000 °C.

Esta chimenea de doble pared cuenta con un conducto exterior autoportante y un conducto interior aislado diseñado para una evacuación eficiente de los humos. El conducto exterior autoportante permite alturas de instalación de hasta 80 metros.

Además, el espacio ventilado entre el aislamiento y el conducto de humos exterior garantiza que la temperatura del conducto exterior permanezca dentro de los límites estructurales seguros.

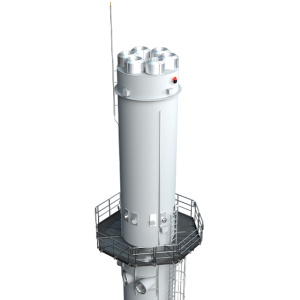

Una chimenea con dos o más conductos internos aislados, junto con un conducto exterior autoportante.

La serie FSA-X es una solución versátil y compacta diseñada para chimeneas de acero que no se conectan a edificios contiguos. Con una estructura similar a la serie FSA, la «X» indica el número de conductos interiores integrados dentro del conducto exterior autoportante, lo que permite alturas de instalación significativas.

En los últimos años, esta variante de la chimenea de acero inoxidable ha experimentado un crecimiento significativo, en gran parte debido al creciente número de plantas eléctricas que cuentan con varios generadores de calor. Los conductos interiores se almacenan por separado y pueden operar de forma independiente, lo que permite una personalización adaptada a cada generador de extracción de gas. Este sistema puede alcanzar alturas de más de 80 metros y soportar temperaturas de hasta 1000 °C.

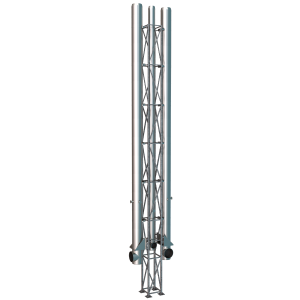

Las estructuras autoportantes y los mástiles equipados con fijaciones para sistemas modulares de evacuación de humos son fundamentales en diversas aplicaciones.

Detalles de construcción:

• La fijación se realiza mediante zapatas de hormigón y/o placas base.
• Materiales disponibles: S235JR, S275JR, acero galvanizado, acero inoxidable AISI 304 o AISI 316.
• Los tipos de perfil pueden incluir IP, HEB, perfiles cuadrados o circulares y diseños en forma de L.

 Opciones adicionales:

• Plataforma de muestreo.
• Pararrayos.
• Acabados pintados RAL disponibles en brillo o mate.
• Jaula o escalera de riel.
• Luces de baliza.
• Tratamientos especiales adaptados a condiciones ambientales específicas.
